1.1.    板卡简介

国产高速采样处理板是基于自主可控的国产 FPGA + DSP 的通用处理模块的国产化板卡，板卡选用复旦微电子JFM7VX690T80高性能FPGA以及飞腾FT6678N高性能DSP，支持双通道2G采样速率采集，单通道2.5G波形生成播放。4GB DDR3作为数据缓存，Nor FLASH 用于程序加载固化，集成光纤接口、SRIO、PCIE、SGMII 等多种高速通信接口，实现数据高速传输。

板卡运算能力强、体积小、多接口、可靠性高，可广泛应用于机载、弹载等平台。

1.2.    板卡组成

l  板载云芯微电子14bit双通道2GSPS采样率ADC芯片AD9689-2600；

l  板载云芯微电子14bit单通道2.5GSPS射频DAC芯片YD14D2G5；

l  板载复旦微电子JFM7VX690T80高性能FPGA；

l  板载国防科大飞腾FT6678N高性能DSP；

l  板载紫光64bit DDR3颗粒HXI15H4G160AF-13K；

l  板载武汉永利 4收4发10G光模块；

l  板载各类国产协议转换芯片，电平转换芯片等；

l  板载各类国产DCDC、LDO电源芯片。

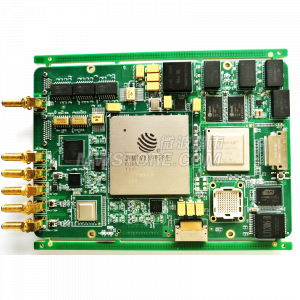

1.3.    板卡实物图

1.4.    板卡性能指标

a）    AD采集指标

以2G采样速率，分别采集500MHz、700MHz、902MHz频点技术参数，满足下列要求：

SNR ≥ 55 dBFS；

SINAD ≥ 55 dBFS；

ENOB ≥ 9 bits；

SFDR ≥ 58 dBFS；

b）    DAC指标

以2.4G时钟驱使DAC芯片分别播放500MHz、700MHz、902MHz频点技术参数，满足下列要求：

SFDR ≥ 55 dBc；

IMD ≥ 60 dBc；

NSD ≤ -145 dBm/Hz

c）    DSP的DDR3线速率800M，数据带宽实测＞8GB；

d）    FPGA与DSP互联SRIO，实测5Gbps通信，数据带宽1.6GB/S；

e）    光模块4收4发线速率可达4*6.25Gbps；

f）    结构尺寸：150mm*102mm

g）    高低温、振动各类环境试验均已做过。
