2.92mm连接器的主要指标及特点

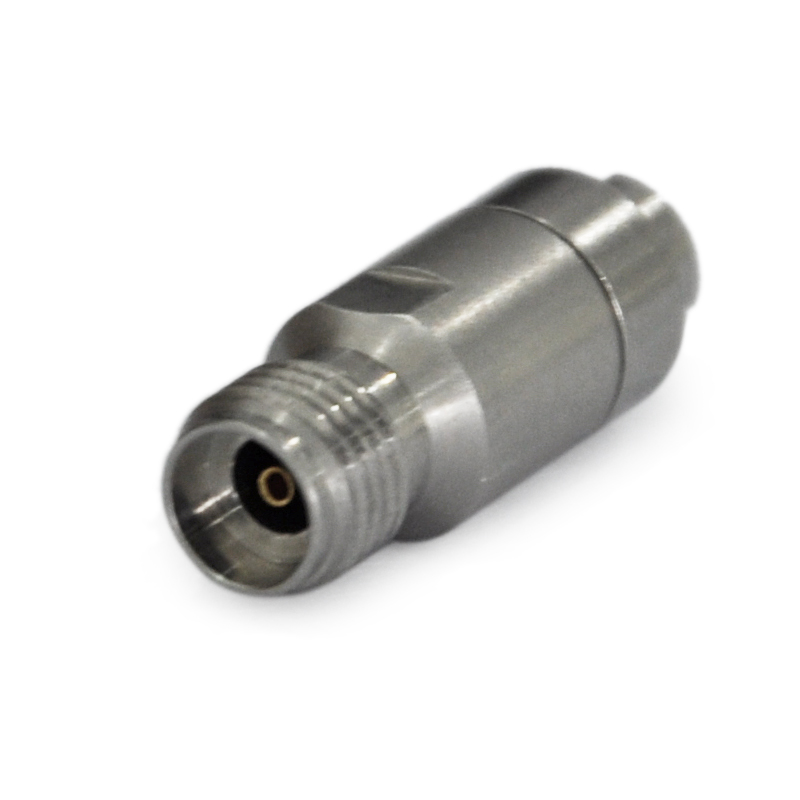

2.92mm连接器是微波射频连接器,可支持频率为DC-40GHz,且可以通SMA和3.5mm连接器兼容。据悉,2.92mm连接器是由Mario Maury于1974年推出,然后由Wiltron于1984年作为K型连接器重新引入。由于其可用SMA和3.5mm连接器兼容,截至频率46GHz,电气性能佳,一经推出就受到了业界的一直认可,到现在成为在行业能应用最为广泛的毫米波连接器。目前Gwave所生产和制造的2.92mm连接器有应用于腔体、PCB电路、焊接电缆、以及系列内和系列间的射频转接头。
2.92mm连接器的主要指标如下:
频率范围:DC-40GHz
电气介质:空气
外导体内径:2.92mm
可互配连接器:SMA、3.5mm
RF泄露:≤100dB
高可靠性:由于K型接头在插孔开了4个槽,弹性较好,而插入力仅0.5磅,所以K型接头内导体磨损可大大降低,而可靠性则提高了12倍,同时K型接头导体壁厚壁SMA接头厚4倍从而使K型连接器可靠性比SMA接头提高了约30倍。
电性能优秀:在46G以下(主要指DC-40GHz)具有优良的电气性能,在18GHz以下使用时,电性能则优于SMA接头
