波导同轴转换器的功能

在射频微波领域的信号传输，我们出了无线信号的传输不需要传输线以外，大部分场景还是需要传输线来进行信号传导，其中同轴线和波导管广泛用来传输微波射频能量。市面上应用最为广泛的波导管是矩形波导管，通信最常用的同轴线是50Ω的同轴电缆组件，这两种传输线在大小尺寸和材质以及传输特性上有巨大的差异。但是由于其应用的广泛性，我们的攻城狮经常会遇到需要将两种传输线互连的场合，这是我们就需要一个同轴波导转换器。同轴波导转换器在各种雷达系统、精密制导系统以及测试设备中都扮演着不可或缺的角色。同轴线和波导各自传输时带宽比较宽，相连后带宽取决于转换器，也就是取决于同轴波导特性阻抗的匹配。

介绍一种常用的界面尺寸的波导同轴转换：WR28K作为介绍例子

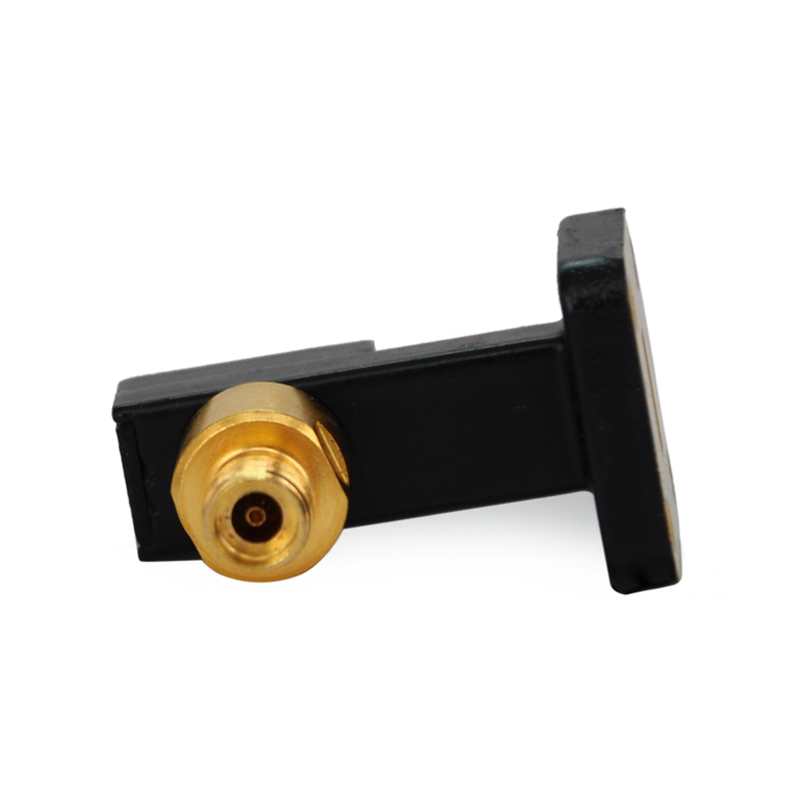

1. WR28 K 型波导同轴转换器，此转化器常应用于微波测量、微波设备、微波系统和微波工程中。

2.频率覆盖范围：26.5～40 GHz；波导规格为WR28，连接器2.92mm标准接口；法兰类型FBP/FBM/FBE/FUGP。

3.驻波比:＜1.35。

3.具有频带宽、规格品种齐全、电压驻波比和插入损耗低

4.可以应用于卫星通信、雷达、无线通讯、工业微波、微波测试测量系统、医用微波系统等。
