N型连接器
今天小师妹想给大家介绍一款非常经典的射频连接器,N型连接器。
首先说一说这款连接器的名字由来。N型连接器,最早应用于美国海军,故以海军(NAVY)的第一个字母命名。
N型连接器与SMA,BNC连接器使用时间最长和使用最多的连接器,由于3G的广泛推广应用,使其在通讯方面又得到进一步的使用,阻抗为50欧姆,由于其广泛使用,又衍生出75欧姆的N型连接器,国内推出的L16型连接器,与N型结构一样,只是连接螺纹变为M16,与N型的螺纹5/8-24UNEF有点区别,无法互联。
N型头的机械和电气性能特点:
50欧姆N型连接器
使用频率:DC to 18 GHz,(国外有些厂家将其分为普通N型和精密N型两种,其使用频率分别为普通N型11GHz、精密N型18GHz,国内一般默认到18GHz)
界面依据:IEC 60169-16
配合螺纹:5/8-24UNEF
特点:螺纹配合安全,可靠,防水,低反射,功率容量中等
应用:无线,电信系统,户外射频电缆,仪器仪表,波导传输系统

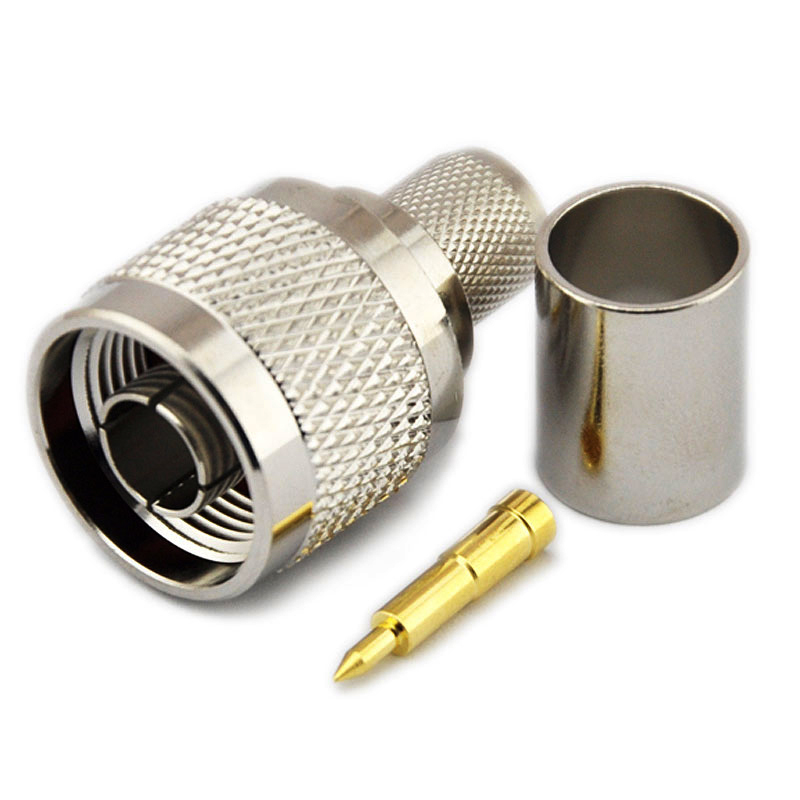

N头有旋接,压接和焊接三种安装方式(这又分内导体和外导体)。一般来说,跳线所使用的是旋接和焊接方式的,柔线所使用的是外导体压接方式,内导体有压接和焊接两种方式的,而半刚所使用的是焊接方式的。

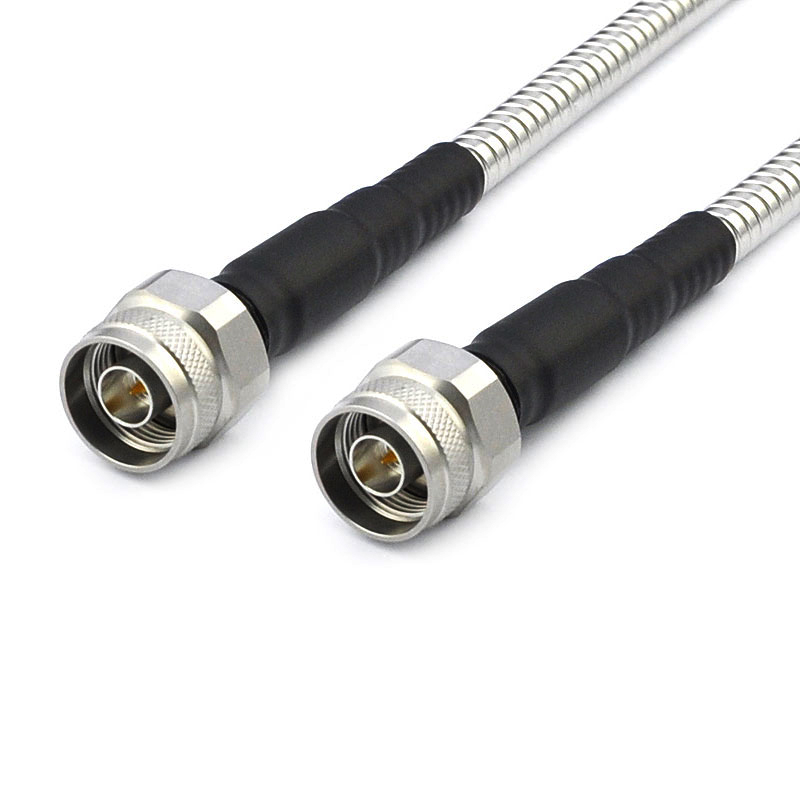

跳线上用的接头只有N头和DIN头。其他类型的接头主要用在柔线和半刚线上。

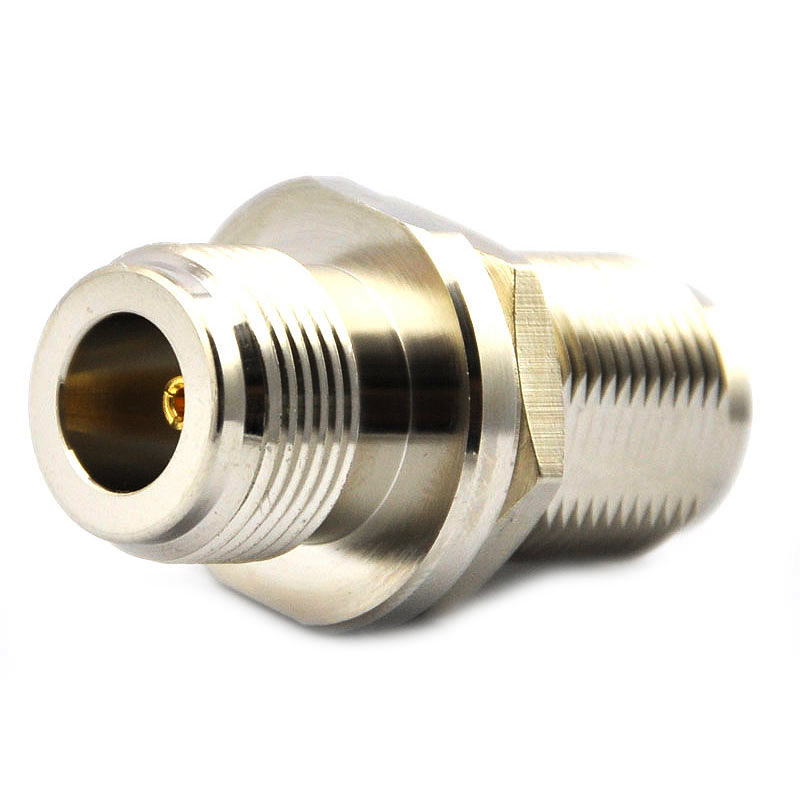

N头有直头和弯头两种,能接的电缆直径从2.6到24mm。另外,还有N型的转接头,衰减器等。
