射频电缆动态弯曲实验

我们在看射频电缆的规格书的时候，一般都会看到一个机械性能参数，最小弯曲半径，分为动态最小弯曲半径和最小动态弯曲半径。很多人都会困惑，这个最小动态弯曲半径指的是什么。动态弯曲半径是指：电缆在使用过程中，多次弯曲且能保证其电气和机械性能不受影响的一个弯曲曲度。

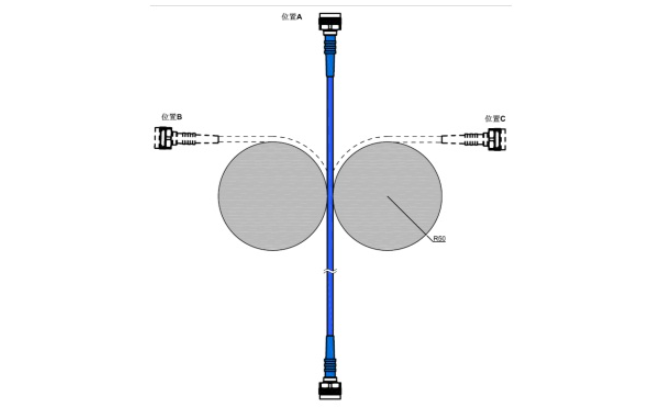

我们按照MIL-C-17的可靠性实验标准，经过测试后，可得出结论。

结论1：当电缆弯曲超过4000次后，VSWR和插入损耗均出现突变现象，这表明这条测试电缆组件已经失效。

结论2：在整个试验过程中，VSWR呈非常缓慢的上升趋势，但是一直到失效前，都没有明显的恶化现象，都在电缆组件要求的指标范围内；而插入损耗也在缓慢增加，一直到失效前，也都在要求的指标范围内。
