波导管的工作原理

我们常见的波导管有普通波导管和裂缝波导管。


普通波导管是一种空心的、内壁十分光洁的金属导管或内敷金属的管子,波导管用来传送高频电磁波,矩形和圆形两种,最主要的特点是损耗小。波导管的内径可以所传输微波信号的波长相比拟。波导管在工作中呈现高通滤波器的特性。常见的应用领域有:厘米波及毫米波的无线电通讯、雷达、导航等无线电领域。



         波导管安装步骤:
(1)在道床上标记波导管支架的位置;
(2)水泥道床打孔;
(3)波导管区段安装;
(4)电器连接;
(5)安装检查。
        波导管安装后的检查项目:
(1)波导管的加强型固定支架被安装在波导管的中间;
(2)波导管短固定支架安装在第一根波导管的第 2 个法兰上;
(3)滑动支架和波导管法兰的距离总是大于或等于 50cm;
(4) 两个滑动支架的距离为2.35m 左右;
(5)对于室外安装,任何波导管附件被一个塑料保护盖遮盖;
(6)对于室外安装,波导管保护盖配备方形条;
(7)对于室外安装,每个法兰被一个塑料保护盖遮盖;
(8)任何安装在 TGC上的波导管同轴电缆,需要制作一个环路以防止在波导管膨胀时不被破坏;
(9)为防止维护人员踩在同轴电缆上时,同轴电缆不被破坏,需在同轴电缆外部安装机械保护;
(10)布置图被更新;
(11)电器连接已完成;
(12)对于室内安装,波导管法兰和固定到波导管上的同轴电缆线掐之间的距离大于 5cm;
(13)对于室外安装,终端保护盖的边缘和固定到波导管上的同轴电缆线掐之间的距离大于 5cm;
(14)固定支架安装检查列表(长波导管区段和短波导管区段)被填写并加入到这个检查列表中;
(15)滑动支架安装检查列表被填写并加入到这个检查列表中;
(16)带膜双槽法兰盘的检查列表应被填写,并加入到这个检查列表中;

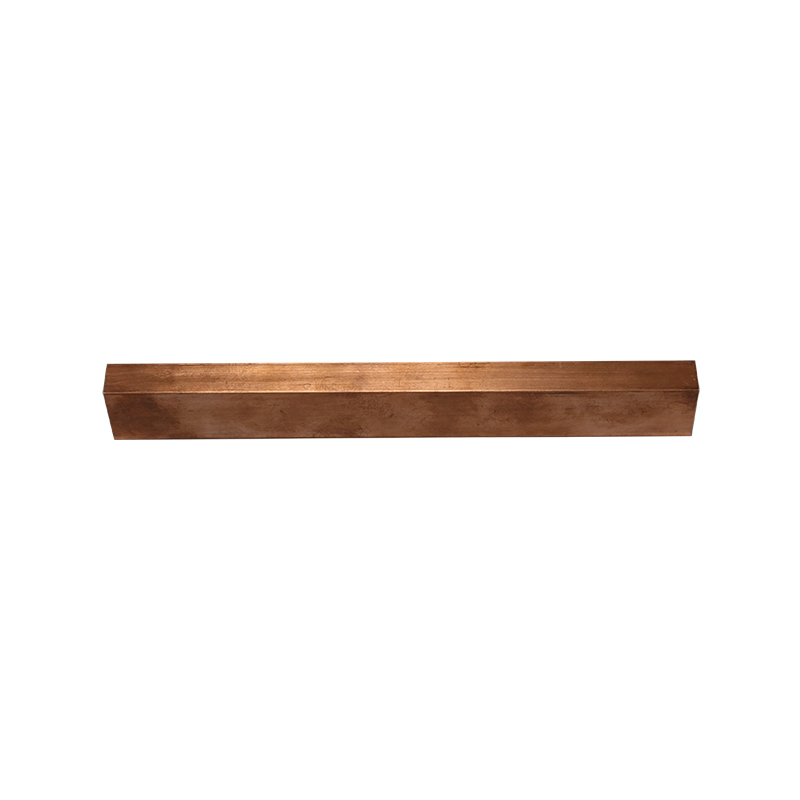

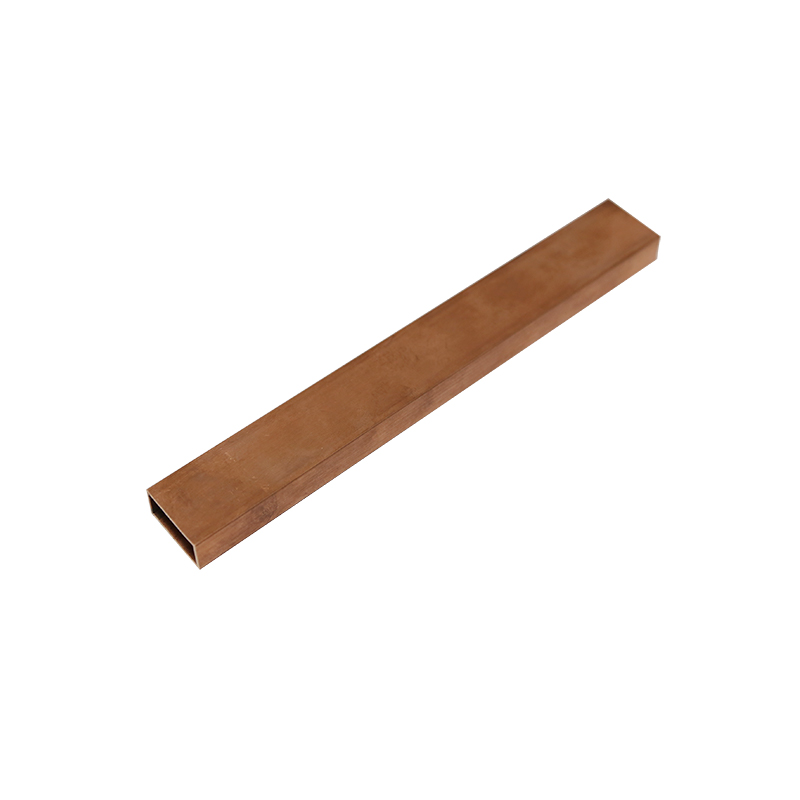

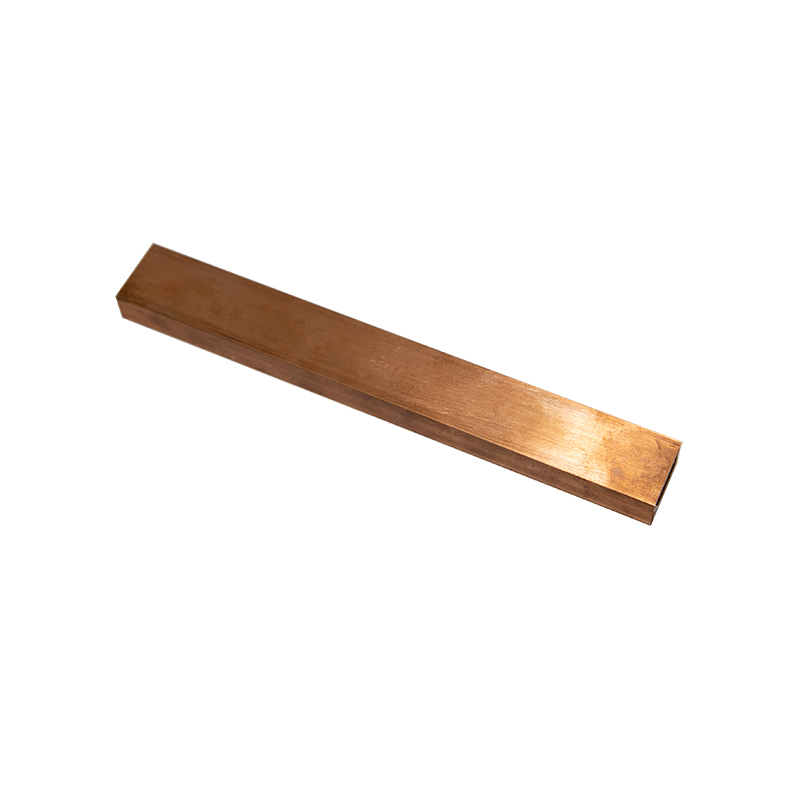

当波导管的安装检查完成后,我们需要连接上信号源,同上电信号,以检查波导管是否工作正常。最主要测试的指标是从波导管输出的信号功率大小,以确定是否连接好。目前我们在市面上见得最多的还是矩形波导管
