半刚电缆要怎么用

所谓半刚性线缆，就是其中外导体部分是由一整个铜管够成的一种同轴传输线，这种金属管可以是红色的裸铜管、镀锡的铜管等。其有别于半柔性电缆的区别就在于导体的构成上（半柔性电缆的外导体部分是金属丝编制后浸锡），由于其外导体的硬度半钢线缆可以用机器弯折成一定的形状，并由良好的定形性，这有别于手动定型的半柔电缆组件。

我们来说说半钢电缆应用广泛经久不衰的原因吧！

1.课扳弯成固定形状

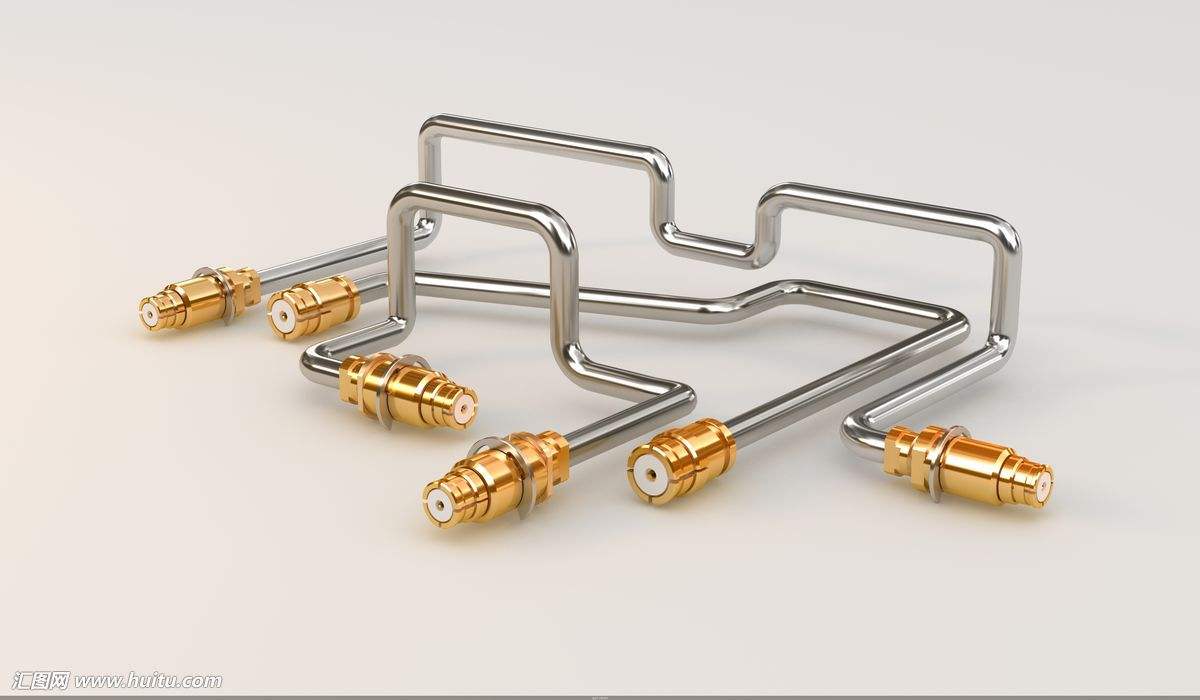

由于其外导体是一整个铜管，所以半钢电缆相较于其他电缆是很硬的，可以通过机器折弯成形，且一旦被塑造成特定形状后，要想再次改变其形状极为困难。因此客户在选择产品的时候必须要精确其尺寸要求，不然回出现折弯后的 产品与原规范尺寸对应不上的情况，那就糟糕啦！由于产品形状变更常导致外导体损坏，从而使外壁中生成细纹，终影响电缆组件的电气性能，所以虽然此类电缆也可以用手动成形，但是并不推荐大家这么去做。

2.相位稳定性好

这也是得益于其外导体为铜管的特性，所以其结构相比较于用编织层作为外导体的其他电缆来说，要稳定很多，结构上的稳定势必会带来性能上的稳定，所以半钢线缆的相位稳定是非常好的。另外，在半钢电缆的应用场景中（多为机箱）金属及介电材料特性会随温度变化而变化，因此对于许多关键系统而言，选择稳相特性好的电缆是极具重要性。

3.Low PIM 特性

我们知道无源器件三阶互调产生的一个很重要的原因是传输介质的不均匀，想想咱们的半柔电缆、柔性电缆和测试电缆，对比他们和半钢电缆的外导体结构可知，半钢线缆的外导体传输介质是最为均匀的，这有利于降低系统的3阶PIM，减少系统噪声。

4.应用带宽高

如果只考虑半钢电缆所能支持的频率，是可覆盖109GHz（对应不同尺寸，047电缆对应109GHz，086电缆对应40GHz，141电缆对应33GHz）。配接符合他们要求射频连接器可以，就可以达到尽量高的使用频率了。比如您选用047的电缆配接1.0mm或者G3PO的连接器，就可以使用到109GHz的半钢电缆组件。

以上我们提到的射频连接器和微波射频电路组件，我们微波超市/北京谷波技术有限公司都是可以提供的。
