SMA、3.5mm、2.92mm直接连接,性能到底有无影响

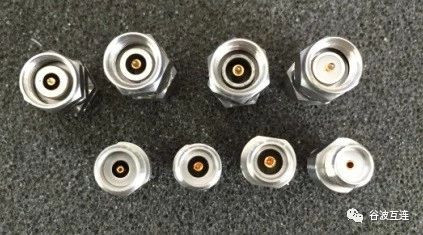

射频微波行业内从业者都知道,SMA,3.5mm,2.92mm连接器可以机械兼容,互相连接;2.4mm和1.85mm也可以互相连接,不会机械损坏。那么很多人也许还是会有疑问,那它们相互连接的时候,究竟会不会受到“不同类”的影响呢?

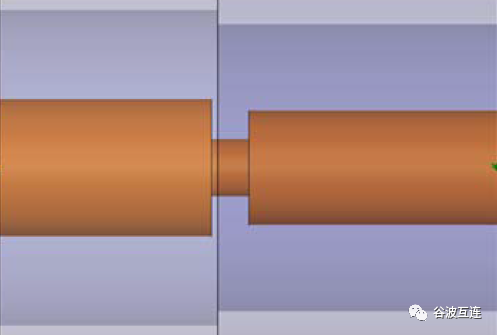

同样的公头外径,使得可机械兼容的组内连接器可以互插。但细微的pin&contact差异(比如尖端尺寸差异)还是使得接触界面产生不连续性,影响电完整性(Electrical Integrity)。

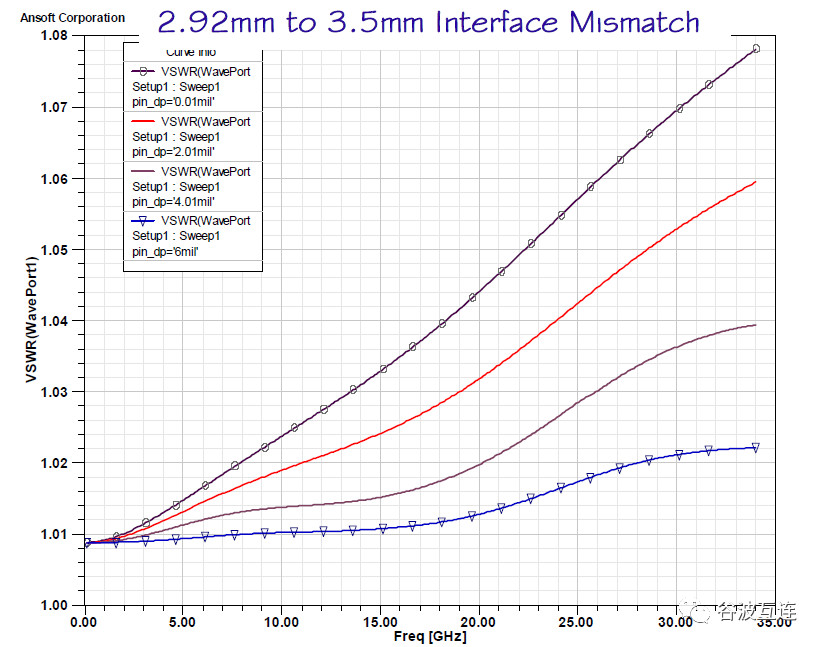

假设我们归一化不同类连接器在连接时候的pin针深度,可以测出3.5mm和2.92mm连接器在不同连接状态的VSWR变化。这里用pin的连接深度来补偿两者的外径差异,可以看出pin深度从0mil到6mil,间隔2mil的VSWR测试图:
