射频同轴连接器常用型号

本文简要介绍中小功率同轴连接器的各种通用型号名称、外观和应用,帮助测试工程师尤其是初学者,初步了解常用同轴连接器的特征。

“射频同轴连接器”

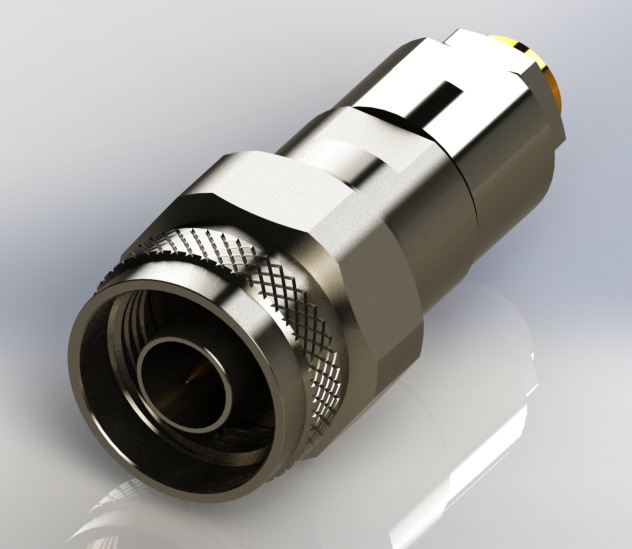

N 型同轴螺纹连接器,中功率,有50Ω 及75Ω 界面,两种界面不可互配,使用频率范围:DC ~ 11GHz,精密型频率可达 18GHz


SMA 同轴螺纹连接器,兼容3.5mm、2.92mm系列连接器, 有50Ω、75Ω 及反极性界面,不同界面不能互相配接。使用频率范围:DC ~ 18GHz,精密型产品可至26.5GHz。


3.5mm同轴螺纹连接器,3.5mm为其外导体内径尺寸。兼容SMA、2.92系列连接器。使用频率范围:DC ~ 33GHz


2.92mm同轴螺纹连接器,2.92mm为其外导体内径尺寸,兼容SMA、3.5系列连接器。使用频率范围:DC ~ 40GHz,精密型产品可扩频至 43.5GHz


2.4mm同轴螺纹连接器,2.4mm为其外导体内径尺寸。兼容1.85系列连接器。使用频率范围:DC ~ 50GHz


1.85mm同轴螺纹连接器,1.85mm为其外导体内径尺寸。兼容2.4系列连接器。使用频率范围:DC ~ 67GHz


1mm同轴螺纹连接器,1mm为其外导体内径尺寸。使用频率范围:DC ~ 110GHz。


TNC 同轴螺纹连接器,中功率,有50Ω 及75Ω 界面,两种界面不可互配,使用频率范围:DC ~ 11GHz,精密型可以扩频至18GHz


SMP 推入式射频同轴连接器,无螺纹推入连接,体积小、连接方便,电性能优良,可应用于DC ~ 40GHz 的PCB 板连接和面板连接,尤其适合T/R 模块化密集安装


BNC 系列射频同轴连接器为卡口式连接器。界面分为 50Ω、75Ω 二种,频率范围DC ~ 4GHz



以下两组连接器类型,本组各型接口相互之间可以直接互配连接,无需转接器。频率范围按照其中频率上限较低者。

SMA - 3.5mm - 2.92mm

2.4mm - 1.85mm
