馈线的连接作用及馈线架设注意事项
馈线是起连接作用的,用于无线网桥和避雷器,功分器,天线,功率放大器之间的连接,馈线的主要要素有两点:
■馈缆
馈缆是一种特制的同轴电缆,按照直径分类有八分之一,四分之一,二分之一,八分之七英寸等。直径越大,同长度馈缆的信号衰减就越小,一般无线网桥设备内部信号连接采用八分之一馈缆,无线网桥设备和其他配件如天线之间用二分之一馈缆,以提高强度和减少信号损失,
■接头
转接头,主要有SMA N UFL型三种,室内型AP和天线采用SMA型接头,室外无线网桥采用N型头,无线网卡采用UFL型头。
馈线架设注意事项
口弯度不要过大,造成馈线内导体折断。弯曲度应圆滑、无硬弯。
口避免接触到尖锐物体,防止划伤进水,造成故障。
口在馈线进入室内时应该弯成U型,防止水的倒灌。
口布放馈线时,应横平竖直,严禁相互交叉,必须做到顺序一致。
口馈线切忌不要和强电流线路并行走向,也不能靠近低频信号线路。因为同轴电缆工作频率范围宽、损耗小,对耦合电路有一定的屏蔽作用,但对磁场的干扰却无能为力。

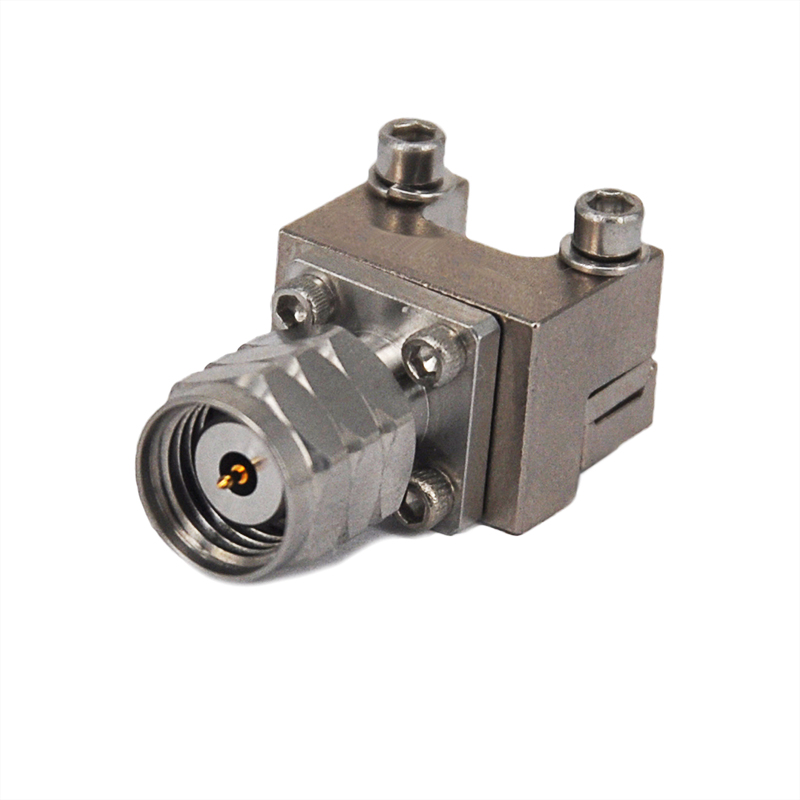

微波超市是集射频、微波、毫米波元器件一站式服务平台,功率放大器,天线,射频连接器,微波电缆组件,测试电缆组件,射频转接器,波导管,低噪声放大器,功率分配器,EndLaunch等上千种产品现货库存,当前发货,一流的服务团队提供最专业、最优、最性价比的产品。
