事关天线你了解多少?它们的区别又在哪?又有什么样的作用呢?
天线的简介
天线是一种变换器,它把传输线上传播的导行波,变换成在无界媒介(通常是自由空间)中传播的电磁波,或者进行相反的变换。在无线电设备中用来发射或接收电磁波的部件。
天线总输入功率的比值,称该天线的最大增益系数。它是比天线方向性系数更全面的反映天线对总的射频功率的有效利用程度。并用分贝数表示。可以用数学推证,天线最大增益系数等于天线方向性系数和天线效率的乘积。
关于无线电天线的相关知识
1、按工作性质可分为 发射天线和接收天线;
2、按用途可分为 通信天线、 广播天线、电视天线、 雷达天线等;
3、按方向性可分为 全向天线和 定向天线等;
4、按工作波长可分为超长波天线、长波天线、中波天线、 短波天线、 超短波天线、 微波天线等;
5、按结构形式和工作原理可分为线天线和面天线等。描述天线的特性参量有 方向图、 方向性系数、增益、输入阻抗、辐射效率、极化和频宽;
6、按维数来分可以分成两种类型:一维天线和二维天线。
一维天线:由许多电线组成,这些电线或者像手机上用到的直线,或者是一些灵巧的形状,就像出现电缆之前在电视机上使用的老兔子耳朵。单极和双极天线是两种最基本的一维天线。
二维天线:变化多样,有片状(一块正方形金属)、阵列状(组织好的二维模式的一束片)、喇叭状、碟状。
7、天线根据 使用场合的不同可以分为:手持台天线、车载天线、基地天线三大类。
手持台天线:就是个人使用 手持对讲机的天线,常见的有橡胶天线和拉杆天线两大类。
车载天线:是指原设计安装在车辆上通讯天线,最常见应用最普遍的是吸 盘天线。车载天线结构上也有缩短型、四分之一波长、中部加感型、八分之五波长、双二分之一波长等形式的天线。
基地台天线:在整个通讯系统中具有非常关键的作用,尤其是作为通讯枢纽的通信台站。常用的基地台天线有玻璃钢高增益天线、四环阵天线(八环阵天线)、定向天线。
对数周期天线、双锥天线、抛物面天线、定向天线之间的区别是什么？分别有什么作用？
双锥形天线
双锥形天线由两个锥顶相对的圆锥体组成,在锥顶馈电。圆锥可以用金属面、金属线或金属网构成。正象笼形天线一样,由于天线的断面积增大,天线频带也随之加宽。双锥形天线主要用于超短波接收。
抛物面天线
抛物面天线是一种定向微波天线,由抛物面反射器和辐射器组成,辐射器装在抛物面反射器的焦点或焦轴上。辐射器发出的电磁波经过抛物面的反射,形成方向性很强的波束。
抛物面反射器由导电性很好的金属做成,主要有以下四种方式:旋转抛物面、柱形抛物面、割截旋转抛物面及椭圆形边缘抛物面,最常用的是旋转抛物面和柱形抛物面。辐射器一般采用半波振子、开口波导、开槽波导等。
喇叭抛物面天线
喇叭抛物面天线由喇叭和抛物面两部分组成。抛物面盖在喇叭上,而喇叭的顶点位于抛物面的焦点上。喇叭是辐射器,它向抛物面辐射电磁波,电磁波经过抛物面反射,聚焦成窄波束发射出去。 喇叭抛物面天线的优点是:反射器对辐射器没有反作用,辐射器对反射电波没有遮挡作用,天线与馈电装置匹配较好;背面辐射小;防护度较高;工作频带非常宽;结构简单。喇叭抛物面天线在干线中继通信中用的很广泛。

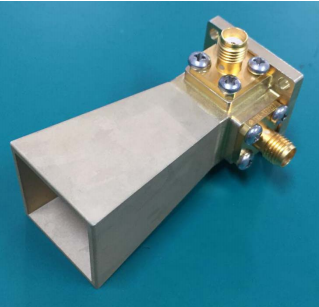

喇叭天线
又称号角天线。它是由一段均匀波导和一段截面慢慢增大的喇叭状波导组成。喇叭天线有三种形式:扇形喇叭天线、角锥形喇叭天线及圆锥形喇叭天线。喇叭天线是最常用的微波天线之一,一般用作辐射器。其优点是工作频带宽;缺点是体积较大,而且就同一口径来说,它的方向性不及抛物面天线尖锐。
定向天线
定向天线是指在某一个或某几个特定方向上发射及接收电磁波特别强,而在其它的方向上发射及接收电磁波则为零或极小的一种天线。采用定向发射天线的目的是增加辐射功率的有效利用率,增加保密性;采用定向接收天线的主要目的是增加抗干扰能力。
对数周期天线
对数周期天线是一种宽频带天线,或者说是一种与频率无关的天线。其中,是一种简单的对数周期天线,它的偶极子长度和间隔符合下列关系:τ偶极子由一均匀双线传输线来馈电,传输线在相邻偶极子之间要调换位置。这种天线有一个特点:凡在f频率上具有的特性,在由τ?f给出的一切频率上将重复出现,其中n为整数。这些频率画在对数尺上都是等间隔的,而周期等于τ的对数。对数周期天线之称即由此而来。对数周期天线只是周期地重复辐射图和阻抗特性。但是这样结构的天线,若τ不是远小于1,则它的特性在一个周期内的变化是十分小的,因而基本上是与频率无关的。 对数周期天线种类很多,有对数周期偶极天线和单极天线、对数周期谐振V形天线、对数周期螺旋天线等形式,其中最普遍的是对数周期偶极天线。这些天线广泛地用于短波及短波以上的波段。
关于更多的微波天线的问题或产品需要，请联系微博超市客服人员为您服务！我公司常年现货供应对数周期天线、定向天线、喇叭天线等,各个频率均有。
