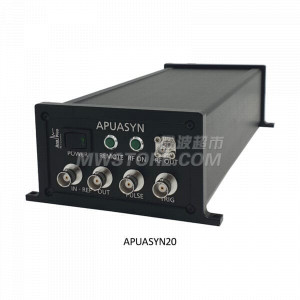

APuASYN20是一款输出频率从8kHz至20GHz紧凑型低噪声频率综合器，具有从-10dBm至+23dBm的可设置输出功率以及出色的相位噪声性能（-125dBc/Hz@1GHz，20kHz）和良好的信号纯度（杂散低至-65dBc），并支持快至5μs的频率切换速度，同时它采用与AnaPico其他高性能信号源相同架构可实现精确的频率合成，具有0.01Hz的频率分辨率和0.1度的相位分辨率。它本身还标准脉冲和扫描等调制功能。
APuASYN20拥有标准的USB和以太网口，以及可选的GPIB接口，用户可以非常方便的使用SCPI 1999命令集进行编程和二次开发。
APuASYN20可以通过选配彩色触摸显示屏机箱作为非常低成本20GHz台式信号源供客户直接使用，也可以满足广大客户集成、重新定义或二次开发的需求。
APuASYN20的主要应用包括：
主要技术规格：
| 参数 | Min | Type | Max | 备注 |
| 频率范围 | 100kHz | 20GHz | ||
| 8kHz | 20GHz | 选件8K | ||
| 频率分辨率 | 0.01Hz | |||
| 相位分辨率 | 0.1度 | |||
| 功率范围 | 0dBm | +18dBm | -10至+23dBm可设 | |
| 功率分辨率 | 0.5dB | |||
| 频率/幅度切换速度 | 200μs | |||
| 5μs | 选件FS | |||
| SSB相位噪声@1GHz | ||||
| @1kHz | -115dBc/Hz | |||
| @20kHz | -125dBc/Hz | |||
| SSB相位噪声@20GHz | ||||
| @1kHz | -92dBc/Hz | |||
| @20kHz | -102dBc/Hz | |||
| 谐波 | -50dBc | -20dBc | ||
| 非谐波杂散 | -80dBc | -50dBc | ||
| 脉冲调制 | ||||
| 脉冲上升/下降时间 | 9ns | |||
| 脉冲宽度 | 30ns | 20s | ||
| 频率扫描步进时间 | 5μs | 选件FS | ||
| 输入输出参考 | 100MHz | |||
| 灵活的外部参考输入 | 1MHz | 200MHz |
APuASYN20相位噪声曲线
APuASYN20最大输出功率
主要订货信息：
| 型号 | 描述 |
| APuASYN20 | 100kHz~20GHz频率综合器主机（模块式） |
| Opt TOUCH | 包含触摸屏的标准仪器桌面型机箱结构 |
| Opt FS | 5μs高速频率/幅度切换选件（含FCP实时操控端口） |
| Opt 8K | 输出频率范围低端扩展至8kHz |
| Opt GPIB | GPIB接口（需同时选购Opt TOUCH） |
