SWATT0014010 0.1~40GHz超宽带5位数控衰减器模块

Model:SWATT0014010 190491ID:
Price: ¥7,500.00 /pcs
Qty
- +
Leadtime: 91+ days
Add to Cart Inquiry Now

概述

       盛铂科技SWATT0014010型号0.1至40GHz超宽带5位数控衰减器模块采用微组装工艺中的金丝键合技术,降低由分立元器件在高频电路中带来的寄生效应;输入输出接口采用的是2.92mmFemale可拆卸接头,方便在系统中集成;衰减器内部有TTL电平转换电路,不需要客户在使用时先将正电压的TTL转换成负电压的TTL信号,使用更加方便;衰减准确度高、低附加相移;适用于宽带通信系统、电子对抗系统以及测试测量系统。该模块可在-45℃~+85℃超大温度范围内正常工作,在高低温环境下指标变化影响不明显,外观尺寸精巧22.5mm×22mm×13mm。

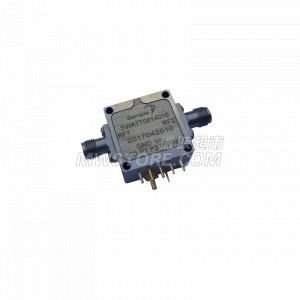

       模块外观进行镀镍处理良好接地,射频端口为可拆卸SMA射频连接器,内部使用射频绝缘子,使模块使用更方便。


性能指标(TA = +25 oC ,50Ω system, Vcc=+5V)

参数
最小
典型
最大
单位
工作频率
0.1- 40
GHz
插入损耗
2

8.5
dB
衰减范围
1

31
dB
衰减精度

±1

dB
输入回波损耗
10


dB
输出回波损耗
10


dB
输入功率0.1dB压缩点



dBm
0.1~0.5GHz
20
0.5~40GHz
25
输入功率IP3



dBm
0.1~0.5GHz
40
0.5~40GHz
43
切换时间

90

ns
电流

10

mA


插入损耗                                                                                              输入回波损耗


输出回波损耗                                                                                        常温基本衰减态


常温全衰减态                                                                                         常温多衰减态输入回波损耗


常温多衰减态输出回波损耗                                                                    衰减精度


电源参数
电压类型
参数
数值
电源电压
Vcc
+5V
控制电压
0~+0.8V@1μA
+2~+5V@1μA

 极限参数
参数
数值
最大输入功率Pin
+25dBm
最大偏置电压
+7V
储存温度
-55℃~+110℃
工作温度
-45℃~+85℃

接口描述
接口序号
描述
RF1、RF2
射频输入/输出端口隔直流,匹配至50Ω
P0~P4
衰减控制端(0/+5V),0.6mm直径绝缘子
+5V
供电电源,0.6mm直径绝缘子
GND
地,金属接地端子

逻辑控制描述
控制电压输入
衰减状态
RF1~RF2
P4
16dB
P3
8dB
P2
4dB
P1
2dB
P0
1dB
IL
1dB
2dB
4dB
8dB
16dB

物理参数




订货信息
型号:SWATT0014010;描述:0.1至40GHz超宽带5位数控衰减器模块
