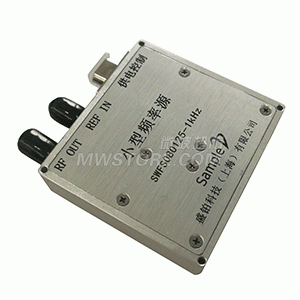

SWFS080125 8~12.5GHZ超宽带低相噪小型频率源模块

Add to Favorite

Model:SWFS080125 8~12.5GHZ 189964ID:

Price: ￥15,500.00 /pcs

Qty

- +

Leadtime: 61-90 days

Add to Cart Inquiry Now

产品基本信息

- 工作频率范围：8~12.5GHz

- 跳频时间：最小40μs

- 相位噪声：10GHz载波-100dBc/Hz@10kHz

- 典型工作电压：+6V和+15V，对应典型工作电流：200mA和15mA

- 内部集成VCO，体积小，尺寸：50mm*47mm*12mm

- 控制接口：J30J-9ZKP & SPI

- 典型应用：测试测量、仪器仪表、RF/微波电路等

产品可按需定制，支持点频输出、不同步进输出，不同频段输出。

功能框图（包含SPI控制时序） ↓

输出功率曲线↓

备注：

1、该产品的相噪、杂散、谐波、输出功率等指标测试条件如下：

2、上述相位噪声均是在参考频率100MHz，鉴相频率50MHz时测得；

3、参考频率的稳定度应尽可能高，以保证相位噪声良好；

4、外部参考环境干扰大或所提供的参考频率指标较差，则所得相位噪声和杂散抑制也会相应变差；

5、若需要某个点频输出，则可根据用户对其他指标的要求进行定制。

产品外形尺寸和引脚功能定义↓

备注：单位：外形尺寸标注单位为“mm”。

订货信息

型号：SWFS080125；描述：8~12.5GHZ超宽带低相噪小型频率源模块。

盛铂科技（上海）有限公司

电话：400-621-8906

地址：上海市徐汇区桂平路418号A区903室

邮编：200233

公司主页：http://www.samplesci.com
