双向放大器 频率范围：370~420MHz 接收增益：15dB typ 发射增益：26dB typ ACPR：≤-40dBc （@±3.84MHz带宽）

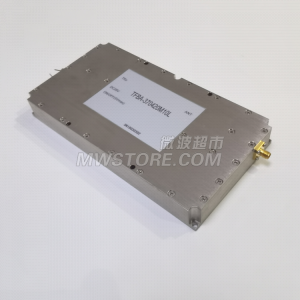

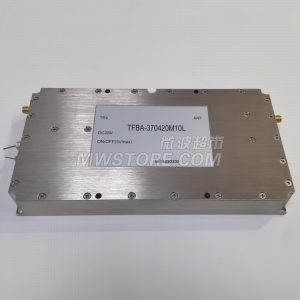

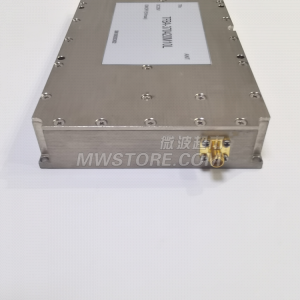

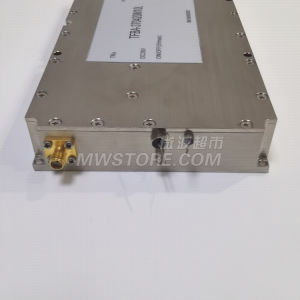

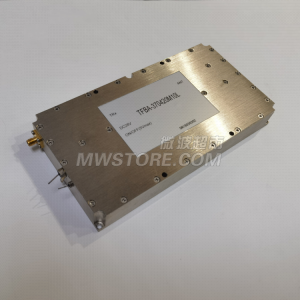

型号：TFBA-370420M10L
| 数量 | 1-9 | 10-19 | 20-49 | 50+ |
|---|---|---|---|---|
| 价格 | ￥13,800.00 | ￥13,110.00 | ￥12,420.00 | ￥12,144.00 |
| 基本信息 | |
|---|---|
| 品牌 | 天华中威 |
| 型号 | TFBA-370420M10L |
| 连接器1类型 | SMA |
| 连接器1性别 | 母 |
| 连接器2类型 | SMA |
| 连接器2性别 | 母 |
| 承受功率 | -- |
| 电气性能参数 | |
|---|---|
| 发射增益 | 26dB |
| 接收增益 | 15dB |
| ACPR | ≤-40dBc(@±3.84MHz带宽) |
| 发射平均输出功率 | 40dBm typ |
| 发射最大输出功率 | 47dBm typ |
| 带内波动 | ±1.0dB |
| 输入输出反射系数 | -20dB |
| 切换时间 | ≤4 uS |
| 供电要求(电压/电流) | DC+28V/2.7A(370MHz), 3A(395MHz),3.3A(420MHz) |
| 接收OIP3 | 28dBm |
| 接收噪声系数 | 1.5dB max |
| 频率范围 | 340～470MHz |
| 环境参数 | |
|---|---|
| 储存温度 | -40℃～100℃ |
| 工作温度范围 | -40~70℃ |
| 机械参数 | |
|---|---|
| 重量（g） | -- |
| 结构尺寸 | 195mm×103mm×25mm |
